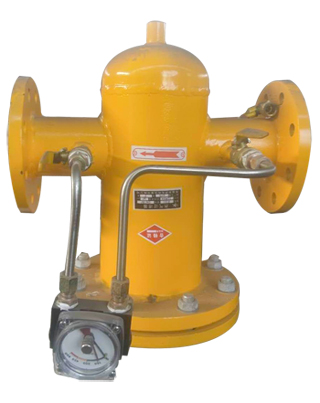

| 气体过滤器，自动排污过滤器芯采用高强度的楔形滤网，通过压差控制、定时控制自动清洗滤芯。当过滤器内杂质积聚在滤芯表面引起进出口压差增大到设定值，驱动反冲洗部件。当反冲洗吸盘口与滤芯进口正对时，排污阀打开，此时系统泄压排水，吸盘与滤内侧出现一个相对压力低于滤芯外侧水压的负压区，迫使部分净循环水从滤芯外侧流入滤内侧，吸附在滤芯内内壁上的杂质微粒随水流进穰盘内并从排污阀排出。特殊设计的滤网使得滤芯内部产生喷射效果，任何杂质都将被从光滑的内壁上冲走。当过滤器进出口压差恢复正常或定时器设定时间结束，整个过程中，物料不断流，反洗耗水量少，实现了连续化，自动化生产。 |
 |
 |
| 安装尺寸 |
| Z系列(mm) |
| 规格型号 |
公称通径（DN） |
L |
H |
h |
D |
d |
备注 |
| RGL-50Z |
50 |
240 |
260 |
150 |
220 |
165 |
|
| RGL-65Z |
65 |
260 |
260 |
150 |
220 |
165 |
|
| RGL-80Z |
80 |
320 |
360 |
210 |
280 |
219 |
|
| RGL-100Z |
100 |
360 |
380 |
230 |
280 |
219 |
|
| RGL-125Z |
125 |
360 |
380 |
230 |
280 |
219 |
|
| RGL-150Z |
150 |
580 |
720 |
450 |
440 |
325 |
|
| RGL-200Z |
200 |
600 |
720 |
450 |
440 |
325 |
|
| RGL-250Z |
250 |
800 |
1000 |
700 |
580 |
426 |
|
| RGL-300Z |
300 |
900 |
1150 |
800 |
720 |
529 |
|
|
| Y系列(mm) |
| 规格型号 |
公称通径（DN） |
L |
H |
备注 |
| RGL-15Y |
15 |
130 |
60 |
|
| RGL-25Y |
20 |
160 |
80 |
|
| RGL-40Y |
40 |
200 |
100 |
|
| RGL-50Y |
50 |
230 |
115 |
|
| RGL-80Y |
80 |
310 |
210 |
|
| RGL-100Y |
100 |
350 |
235 |
|
| RGL-150Y |
150 |
480 |
340 |
|
| RGL-200Y |
200 |
600 |
410 |
|
|
| J系列(mm) |
| 规格型号 |
公称通径（DN） |
a |
b |
H |
h |
备注 |
| RGL-50J |
50 |
140 |
140 |
260 |
150 |
|
| RGL-65J |
65 |
140 |
140 |
260 |
150 |
|
| RGL-80J |
80 |
180 |
180 |
360 |
210 |
|
| RGL-100J |
100 |
200 |
200 |
380 |
230 |
|
| RGL-125J |
125 |
200 |
200 |
380 |
230 |
|
| RGL-150J |
150 |
250 |
250 |
750 |
400 |
|
| RGL-200J |
200 |
300 |
300 |
800 |
450 |
|
| RGL-250J |
250 |
400 |
400 |
1000 |
600 |
|
| RGL-300J |
300 |
450 |
450 |
1050 |
800 |
|
|
 |
