| 产品用途 |
 |

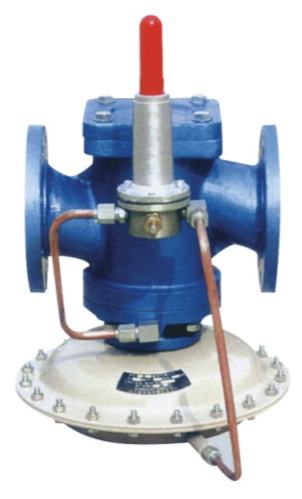

高中压调压器是可使用于高压变中低压门站式调压的国产新型调压器。
产品特性 |
| 体积小、流量大、维修方便、适应范围广、造价低。宜与阀门、安全切断阀、放散阀、流量计组装成箱式调压站。 |
| 主要技术参数 |
进口压力P1：≤0.8MPa
出口压力P2：≤0.4MPa(可调)
稳压精度δP2：±10%
关闭压力：Pb：≤1.25P2
口径：DN50、DN80、DN100、DN150、DN200
适用介质：天然气、煤气、石油液化气、瓦斯气及其他无腐蚀性气体。 |
 |
| 外形尺寸 |
| 型号 |
L(mm) |
A(mm) |
H(mm) |
H1(mm) |
通径DN（mm） |
连接法兰标准 |
| RTJ-*/50GK |
254 |
480 |
330 |
380 |
250 |
HG/T 20592-2009 |
| RTJ-*/80GK |
298 |
510 |
315 |
500 |
270 |
| RTJ-*/100GK |
352 |
600 |
435 |
530 |
290 |
| RTJ-*/150GK |
451 |
670 |
435 |
530 |
330 |
| RTJ-*/200GK |
451 |
670 |
|
680 |
300 |
|
| 流量表 |
| 型号 |
进口压力P1(Mpa) |
出口压力P2(Mpa) |
额定流量Q(Nm2/h) |
稳定精度δP2% |
关闭压力 |
通径(mm) |
| RTJ-*/50GK |
0.1-0.8 |
0.05-0.3 |
100-1500 |
±10 |
1.25P2 |
50 |
| RTJ-*/80GK |
0.1-0.8 |
0.05-0.3 |
200-2500 |
±10 |
1.25P2 |
80 |
| RTJ-*/100GK |
0.1-0.8 |
0.05-0.3 |
300-3500 |
±10 |
1.25P2 |
100 |
| RTJ-*/150GK |
0.1-0.8 |
0.05-0.3 |
500-5000 |
±10 |
1.25P2 |
150 |
| RTJ-*/200GK |
0.1-0.8 |
0.05-0.3 |
600-6000 |
±10 |
1.25P2 |
200 |
|
